Trumsense STTWD515 Capteur de direction du vent DC 5V Puissance 1 à 5V Sortie de signal de tension Utilise un capteur d'angle de précision pour réaliser la haute précision

No. d'article: 00320
Bonnes caractéristiques dynamiques, bonne linéarité, haute précision, haute sensibilité, haute résistance au vent, large plage de mesure, bonne interchangeabilité, longue durée de vie du circuit, fonctionnement fiable, forte capacité d'interférence anti-foudre, etc.
Description Contactez-nous pour les prix bas en gros Revoir
Description
Le capteur de vitesse du vent adopte la structure traditionnelle de coupe à trois vents. Le coupe-vent est fabriqué en matériau ABS importé avec une résistance élevée et une faible vitesse de vent de départ. L'unité de traitement de signal de précision peut émettre divers signaux en fonction des besoins de l'utilisateur. Ce produit présente les avantages d'une large plage de mesure, d'une bonne linéarité, d'une observation pratique, stable et fiable.

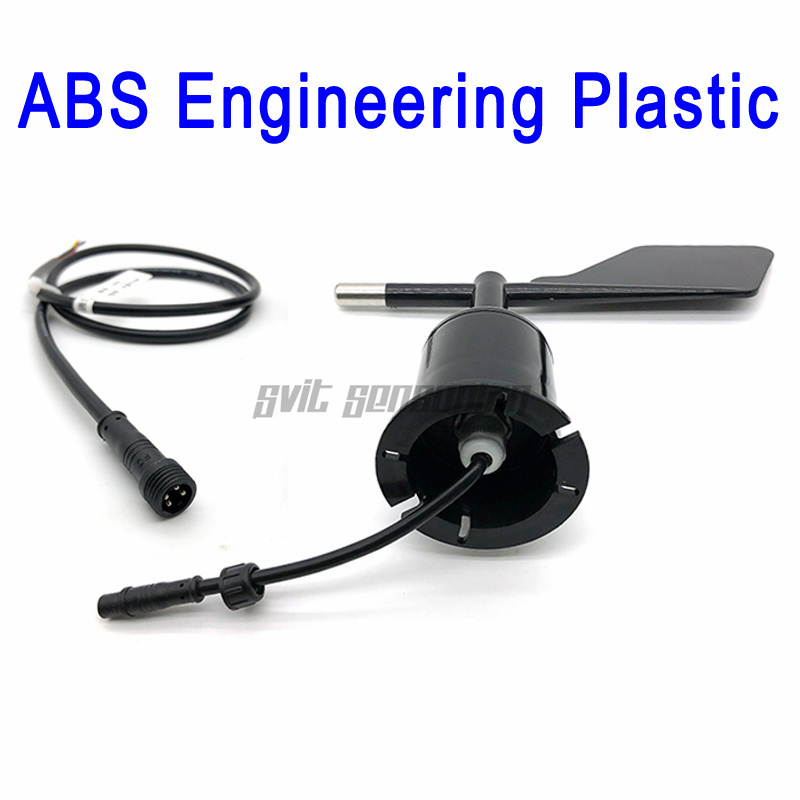

Le capteur de direction du vent est un instrument météorologique professionnel permettant de mesurer la direction horizontale du vent. L'intérieur utilise un capteur d'angle de précision et utilise une girouette ABS à faible inertie pour répondre à la direction du vent avec de bonnes caractéristiques dynamiques. Lorsque la direction du vent change, l'empennage tourne à travers l'arbre pour entraîner la rotation de l'arbre du potentiomètre, générant ainsi une sortie de signal de résistance variable à l'extrémité active du potentiomètre.


1: Prix de gros du capteur de direction du vent Trumsense rappelant:

Nous sommes l'usine directe, nos principaux utilisateurs proviennent du fabricant mondial d'équipements de surveillance météorologique, si vous avez un plan d'achat en vrac , veuillez nous contacter pour une offre de vente en gros .




2 : Caractéristiques d'élite du capteur de direction du vent Trumsense de nouvelle génération :

1 : Bonnes caractéristiques dynamiques, bonne linéarité, haute précision et haute sensibilité
2 : Forte résistance au vent
3 : Large plage de mesure
4 : Bonne interchangeabilité
5 : Longue durée de vie du circuit
6 : Travail fiable
7 : Une variété d'excellentes performances telles que de fortes interférences anti-foudre
8 : Conforme à l'Organisation météorologique mondiale de l'OMM (Guide CIMO)





3 : Applications de base du capteur de direction du vent Trumsense de nouvelle génération :

largement utilisé dans la météorologie, les océans, l'environnement, les aéroports, les ports, les laboratoires, l'industrie et l'agriculture et les transports.






4 : Exposition de photos de commande récente du capteur de direction du vent :





















5 : Taille mécanique du capteur de direction du vent :



6 : Formule de calcul de la vitesse ou de la direction du vent Trumsense :



Formule de calcul du capteur de vitesse du vent :
1 : Impulsif (0 à 5 V) : W = 0 , (f = 0),
  W =0.3+0.0877×f f≠ 0
W : indiquant la valeur de la vitesse du vent m/s
f : fréquence du signal d'impulsion

2 : mode courant ( 4~20 mA) :
W = (i 4)×45/16
W : indiquant la valeur de la vitesse du vent m/s
i : type de courant 4-20mA ))

3 : Type de tension (0~5 V) :
L =V/5×45
    W : indiquant la valeur de la vitesse du vent m/s
      V : signal de tension 0-5V ))


4 : Type de tension (0~2,5 V) :
W =V/2.5×45
   W : indiquant la valeur de la vitesse du vent m/s
     V : signal de tension ( 0-2,5 V )



Formule de calcul du capteur de direction du vent :
1 : Type de tension (sortie 0 5V)
D = 360°×V / 5
D : indiquant la valeur de la direction du vent
V : tension de sortie (V))

2 : Type de courant (sortie 4 20mA)
D=360°× ( I-4 ) / 16
D indiquant la valeur de la direction du vent
I : courant de sortie (mA))





7: Paramètre/câblage/protocole du capteur de vitesse du vent :

Paramètre du capteur de vitesse du vent :
Plage de mesure :
0 45 m/s
                    0 70 m/s
Précision : ± (0,3 + 0,03 V) m/s ( V : vitesse du vent )
Résolution : 0,1 m/s
Vitesse du vent de départ : ≤ 0,5 m/s
Modèle d'alimentation :
CC 5V
CC 12V
CC 24V
Autre

Sortie :
Impulsion 0 5V
Courant 4 20mA
Tension 0 5V
Tension : 1 5V
Tension : 0 2,5 V
R S 232 ( ASCII ModBus)
RS485 ( ASCII ModBus)
Relais
Autre
Longueur de la ligne d' instrument : Standard : 2,5 m   Autre
Capacité de charge : Impédance en mode courant≤600Ω
Impédance en mode tension≥1KΩ
Environnement d'exploitation Température-40℃ 50℃
Humidité≤100%RH
Défendre la qualité : IP45
Qualité du câble Tension nominale 300V
Niveau de température 80℃
Poids du produit : 130 g
puissance dissipée : 50 mW


Câblage du capteur de vitesse du vent :



Taille mécanique du capteur de vitesse du vent :





Paramètre du capteur de direction du vent :
Plage de mesure : 0 360°
Précision : ±3°
Vitesse du vent de départ : ≤0.5m/s
Mode d'alimentation :
CC 5V
         CC 12V
         CC 24V
         Autre
Sortie :
Impulsion : Signal d'impulsion
Courant : 4 20mA
         Tension : 0 5V
RS232
RS485
Niveau TTL : (□ fréquence largeur d'impulsion
Autre
Longueur de la ligne d' instrument : Standard : 2,5 m   Autre


Câblage du capteur de direction du vent :



Taille mécanique du capteur de direction du vent :


8 : Guide d'installation du capteur de direction du vent :






9 : Exemple de câblage du capteur de direction du vent, basé sur la sortie de courant, la sortie de tension, l'impulsion, RS485 et RS232 :




10 :
Produits personnalisés disponibles :

Au cours des dernières années, de nombreux utilisateurs ont acheté chez nous et de nombreux articles ont été personnalisés, si la fonction ci-dessus ne peut pas répondre à vos besoins, veuillez nous contacter pour en discuter, notre ingénieur partagera notre suggestion avec vous. Parce que nous avons une équipe mature de conception, de développement et d'après-vente.
